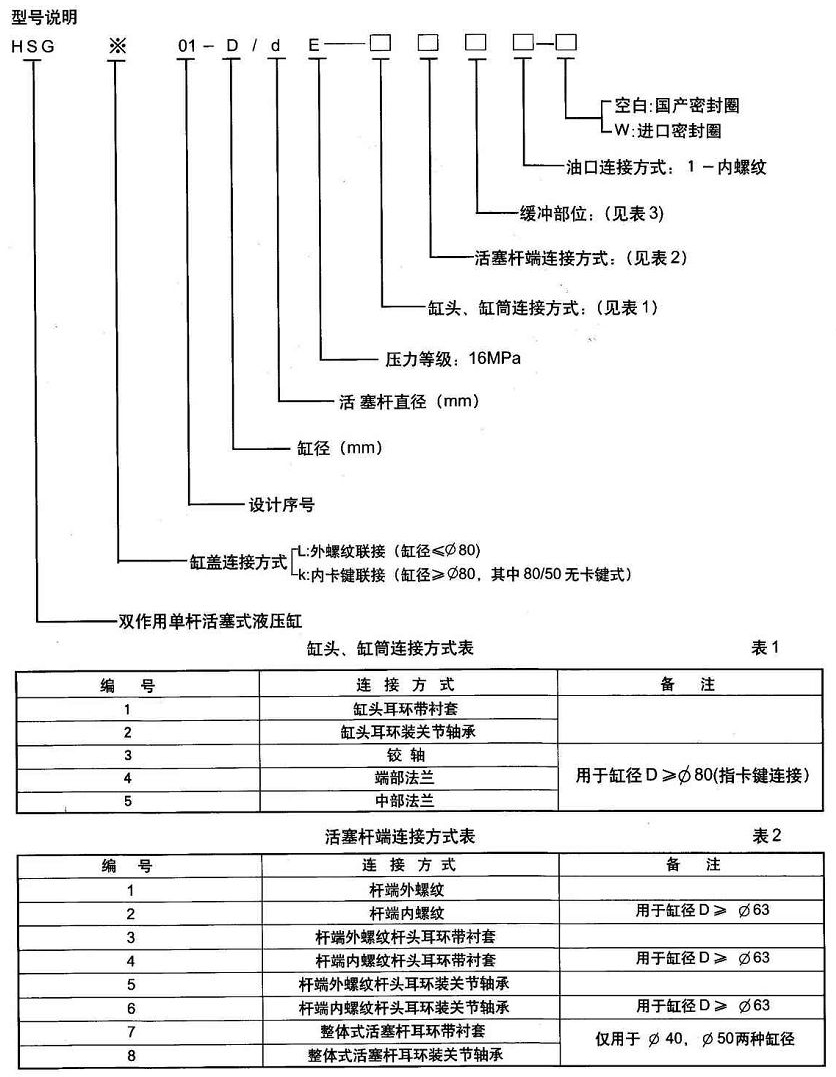

HSG系列工程液压缸（16Mpa）型号说明

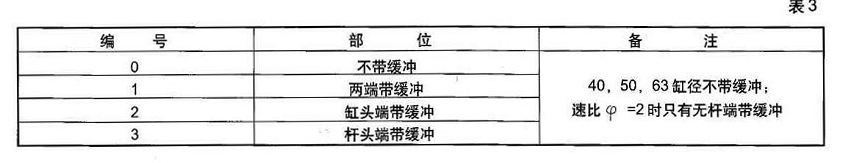

缓冲部位表

性能参数

注：

1、速比φ：系指活塞有效面积与活塞杆腔有效面积之比

2、最大行程原则上是：φ =1.33时，S=8D（缸径）

φ =1.46时 S=10D（缸径）

φ=2时，S=12D（缸径）

用户所需S>表内规定最大行程时，应通过对方协调解决。

铰轴和中发法兰连接的最小行程按表5、6、7、8选定。

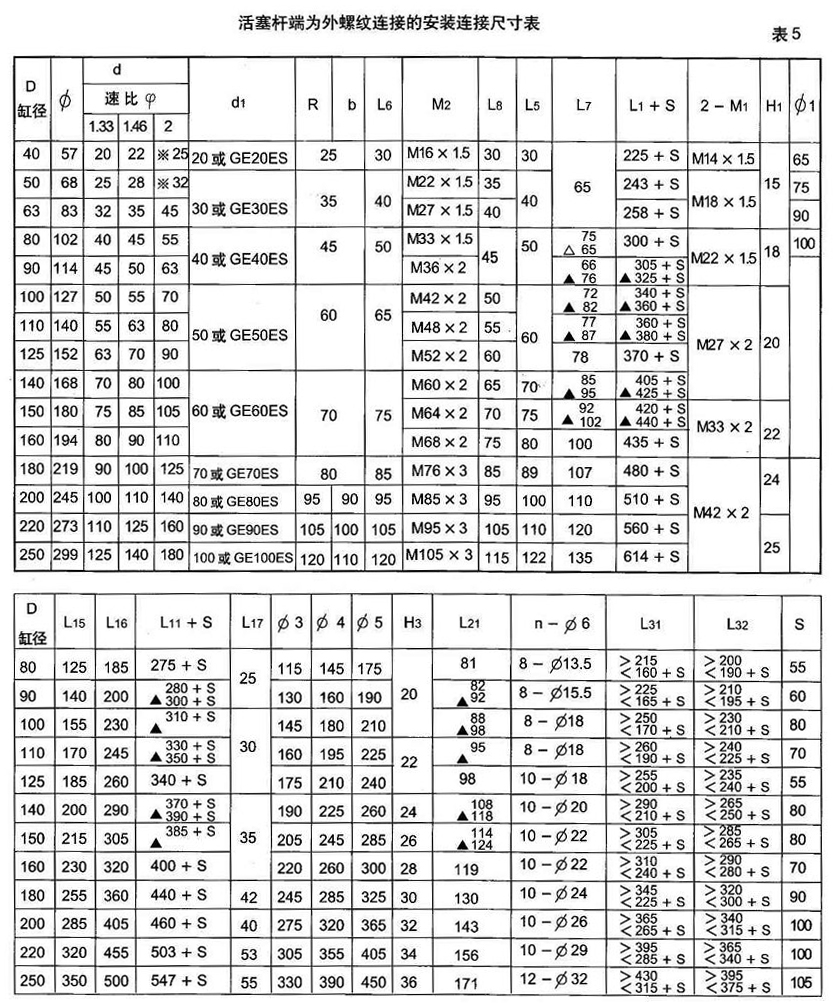

外形及安装尺寸

活塞杆端为外螺纹连接

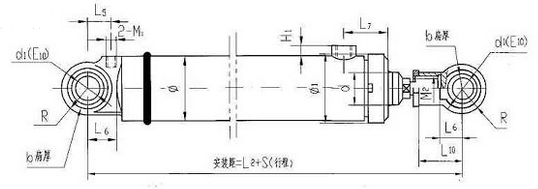

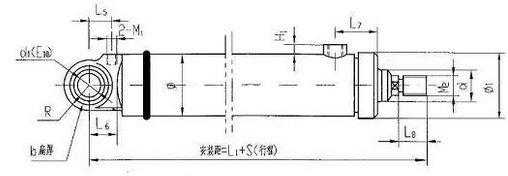

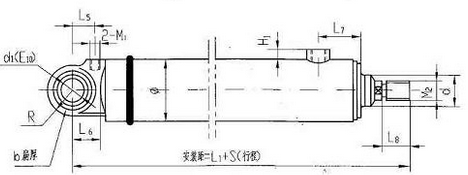

1、耳环连接

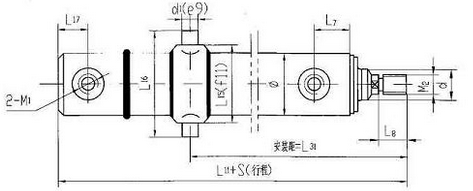

2、铰轴连接

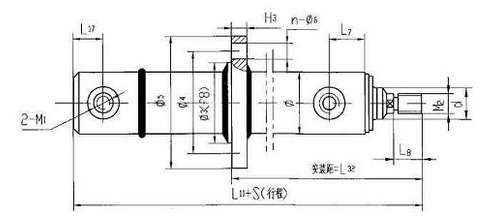

3、端部法兰连接

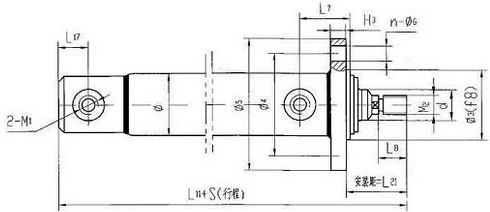

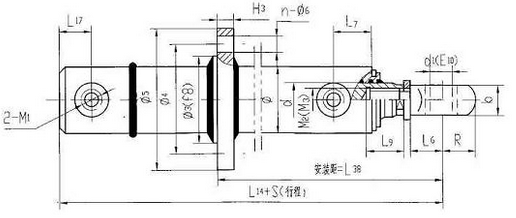

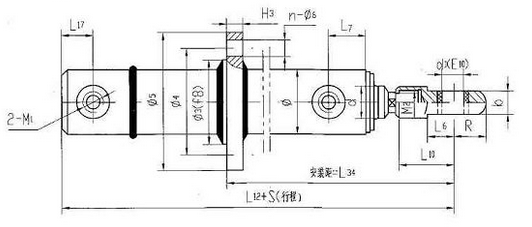

4、中部法兰连接

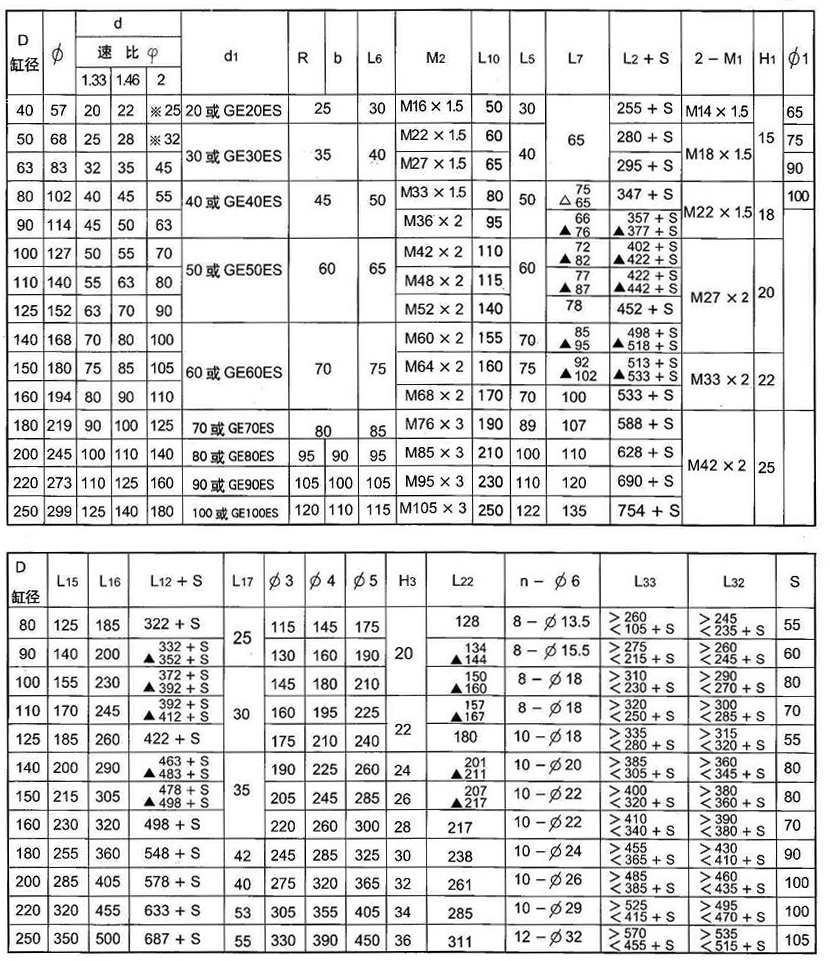

尺寸

注：1、带▲者仅为速比φ=2时的连接尺寸

2、带※者速比为1.7

3、带△者仅为80缸卡键式尺寸

4、铰轴和中法兰连接的行程不得小于表中S值

2、活塞杆端为外螺纹杆头耳环连接：

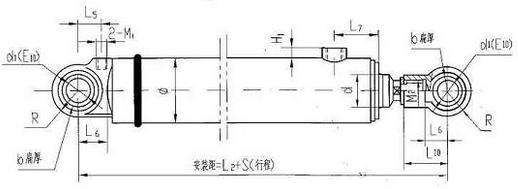

1、耳环连接

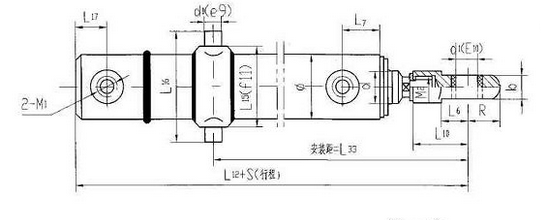

2、铰轴连接

3、端部法兰连接

4、中部法兰连接

注：

1、带▲者仅为速比φ=2时的连接尺寸

2、带※者速比为1.7

3、带△者仅为80缸卡键式尺寸

4、铰轴和中法兰连接的行程不得小于表中S值

RO系列圆形油压缸 RO Series oil cylinder

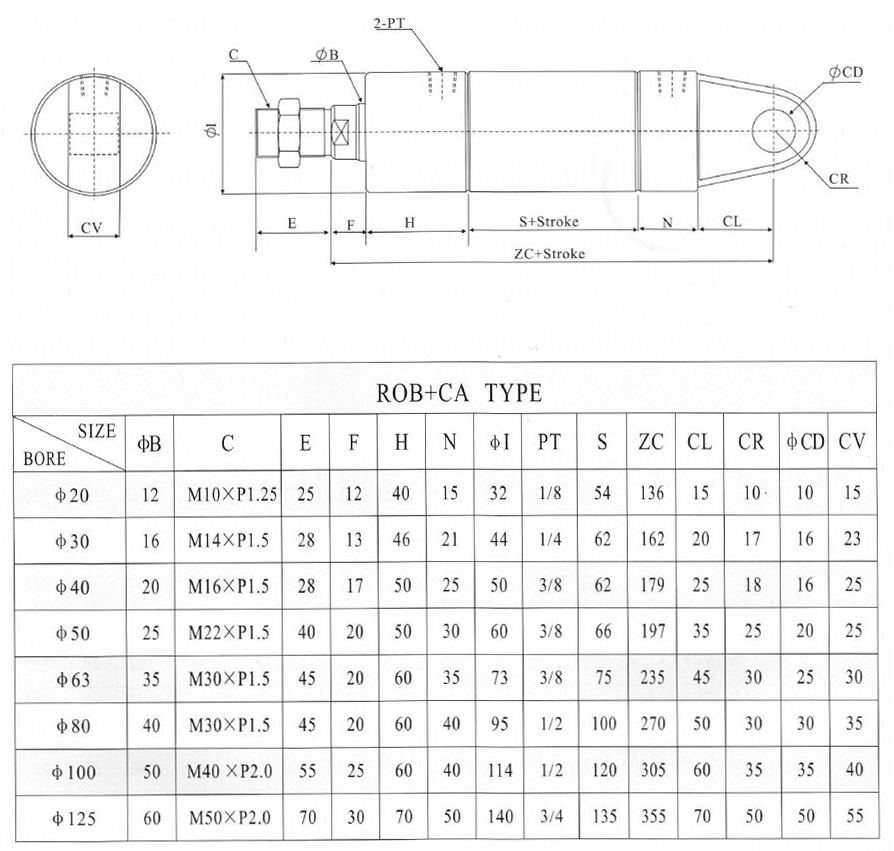

标准ROB+CA型 单耳型

备注：

轴心加大或缩小时如为注明长度尺寸时，按照本公司规定自行加工。

RO40系列行超过500mm以上时，轴心牙加大为    M18×P1.5。

RO系列行程如超过1500mm以上时，活塞长度（PM）请参阅特性资料表。

AST为客户指定之可调行程。

注：

1、M2用于速比φ=1.46和2；M3仅用于速比φ=1.33

2、带▲者仅为速比φ=2时的连接尺寸

3、带△者仅为80缸卡键式尺寸

4、铰轴和中法兰连接的行程不得小于表中S值

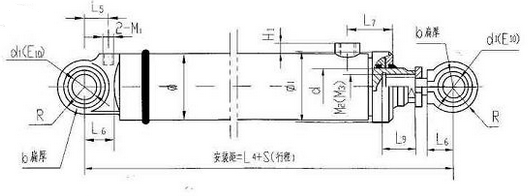

4、活塞杆端为内螺纹杆头耳环连接：

1、耳环连接

2、铰轴连接

3、端部法兰连接

4、中部法兰连接

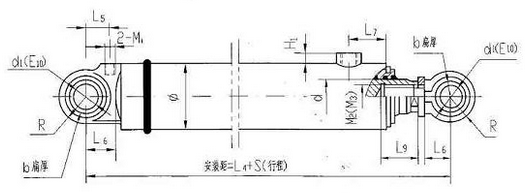

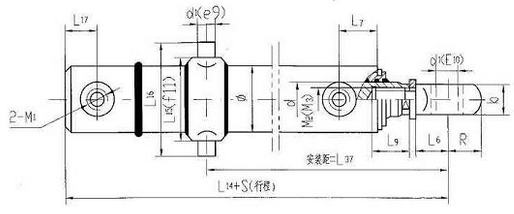

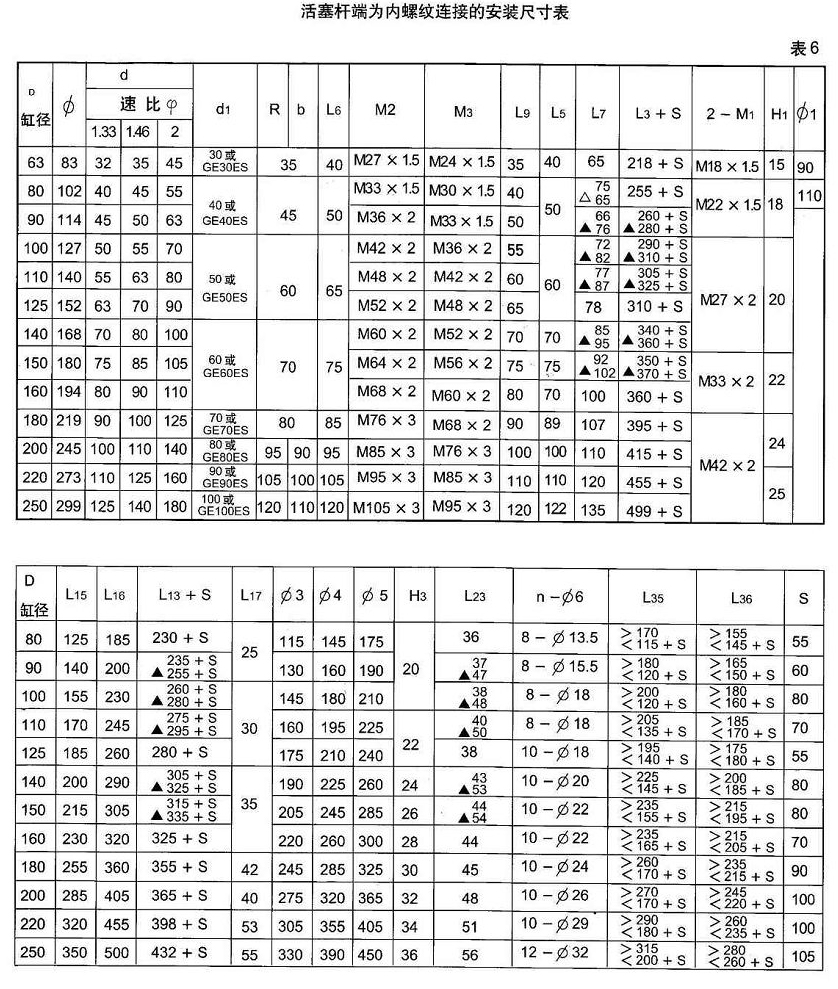

活塞杆端为内螺纹杆头耳环连接

1、耳环连接

2、铰轴连接

3、端部法兰连接

4、中部法兰连接
