YG系列四拉杆液压缸（14Mpa）

*本产品可与采用日本JISB8354-1992标准安装形式及尺寸的油缸直接互相使用。

*结构紧凑而简单，与其他同等压力级油缸比体积小。

*安装形式多样而容易变换，易装易拆。

*活塞杆镀硬铬，单边铬层厚度为0.03~0.05mm。

*广泛应用于冶金，矿山，工程，轻化，纺织等机械。

*零件“三化”程度高，配件及维修方便。

图形符号

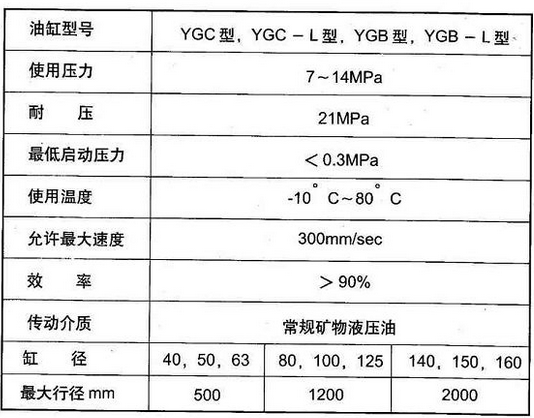

技术参数

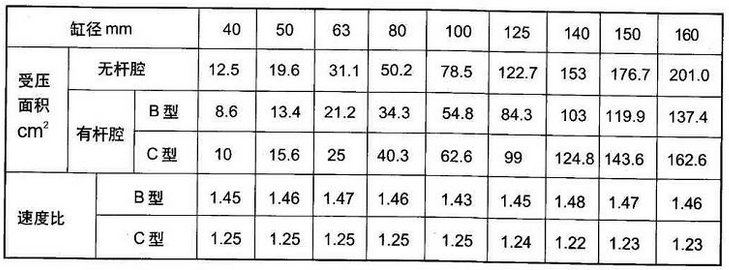

油压缸有效受压面积及速度比

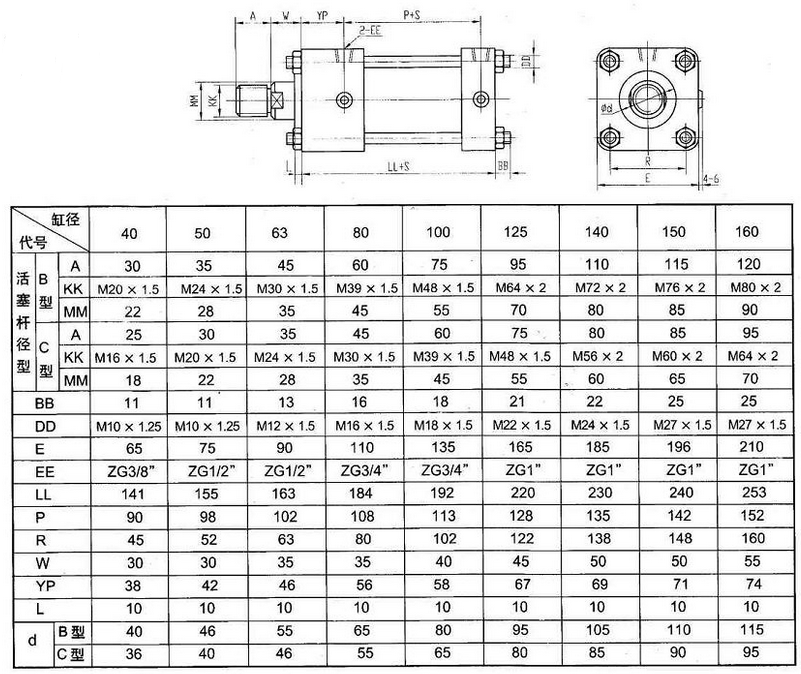

YGC，YGB基本型

S型（尾部单耳式）

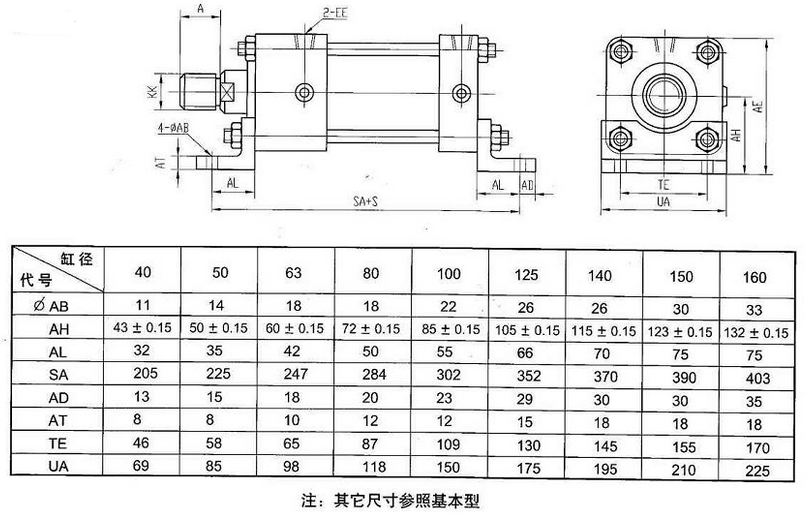

G型（脚架式）

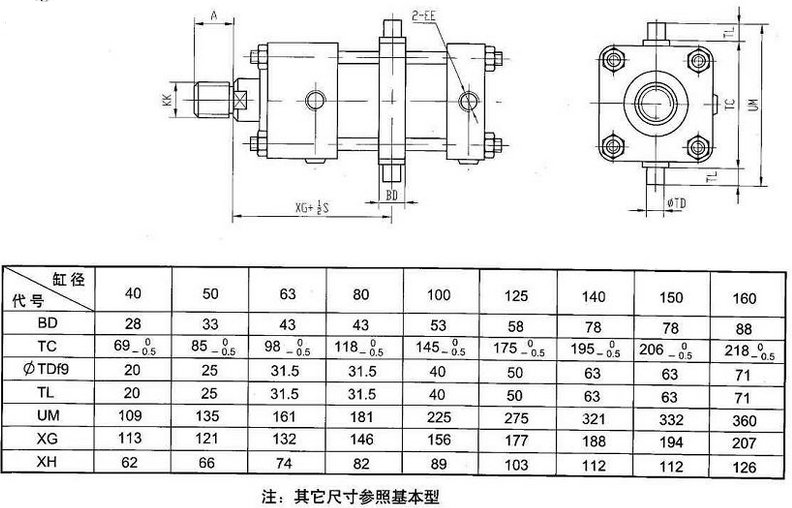

B型（摆轴式）

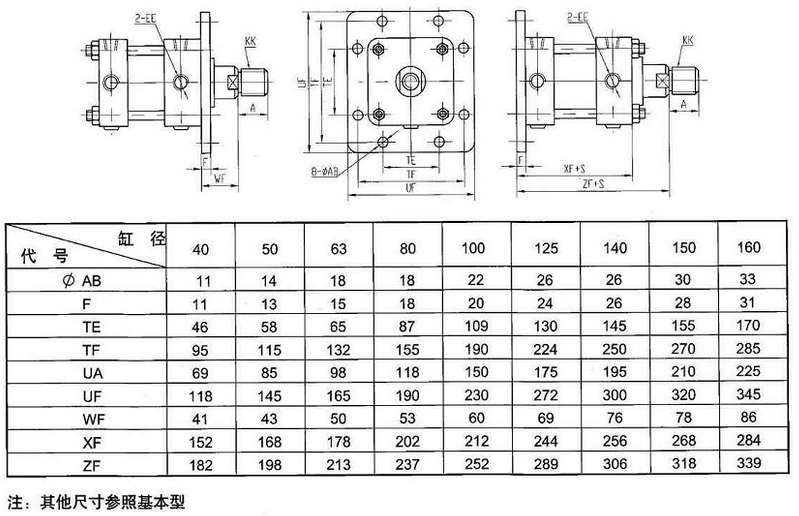

f型（前法兰式）

F型（后法兰式）

F1型（前法兰式）

F1型（后法兰式）

YGC-L.YGB-L基本型

订货说明

*用户可根据负载大小选择型号、缸径。

*行程选择，可在表中规定的范围中任意选取。

*因用户对行程要求不一，厂内无现贷，用户必须提前订货。

*型号、规格标注：型号-缸径×行程-安装形式-□-注：标注W表示用进口密封圈，不标注W表示用国产密封圈。

例：YGC80×200-G，表示型号为YGC，缸径为80mm，行程为200mm，安装形式为G形（脚架式）的油缸。

YGC/YGD系列带接近开关的油压缸

我公司可在YGC/YGD系列油压缸的两端极限位置上，设置抗高压型电感式接近开关，装置紧凑，安装调整方便。这种接近开关可在液压缸活塞运动到行程终点时发出电信号，一般总是与行程终端缓冲连合使用。电感式接近开关的工作原理是金属元件进入由传感器产生的磁感应范围时，引起磁场的变化，从而改变传感应的通/断状态。当缓冲柱塞接近传感器时，便使电子开关工作。带接近开关的油压缸可在行程终端距离1~1.22mm之间调节。当油压缸带接近开关时，油压缸的油口位置就不在正上方，而在右或右下方的位置，也可按客户要求供货。

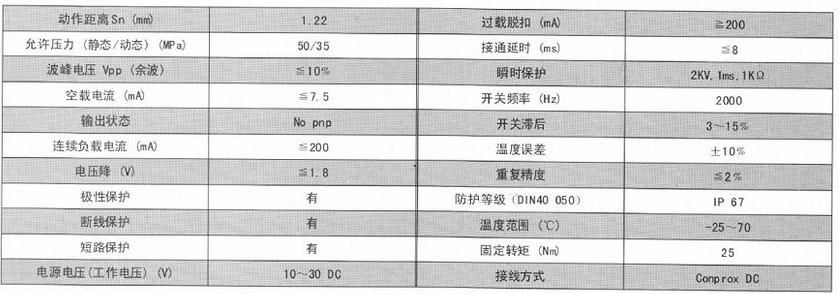

接近开关技术特性

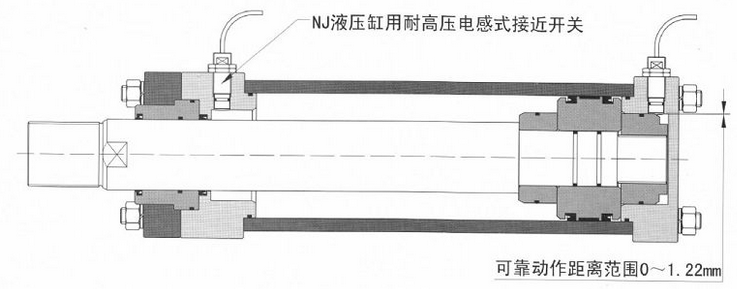

内部结构图

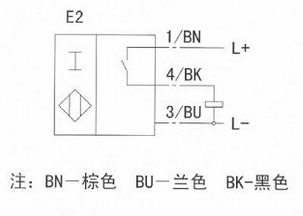

电气连接图
